Satfinder - это прибор для быстрого поиска спутников и точной настройки антенны (или нескольких конверторов на одной антенне) на спутник. Существуют два типа таких приборов: стрелочные с ручной настройкой и цифровые с автоматической настройкой.

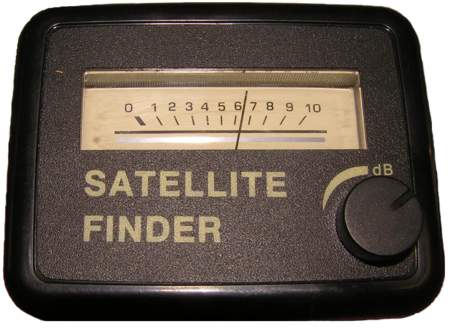

Стрелочный прибор.
Стоимость от 600 руб.
Он имеет:
- 2 разъёма для подключения ресивера и конвертора (LNB);
- стрелочный индикатор;
- ручку регулировки усиления;
- два светодиода (на некоторых моделях они могут отсутствовать), сигнализирующих о наличии тона 22КГц (зеленый светодиод) и горизонтальной поляризации (красный светодиод);
- звуковой сигнализатор, который облегчает наведение антенны.
Прибор подключается между ресивером и антенной (в непосредственной близости от антенны). Перед поиском спутника необходимо в меню настроек антенны ресивера выбрать нужный спутник и сильный транспондер с этого спутника, включить питание LNB. При включении питания ресивера, напряжение питания подается на конвертор и при этом происходит включение прибора, о чем сигнализирует подсветка стрелочного индикатора и незначительное отклонение стрелки прибора. После включения, необходимо приблизительно направить Вашу спутниковую антенну на нужный спутник.
Установите стрелку на шкале приблизительно по средине, регулируя ручку уровня сигнала . Медленно изменяя азимут (вправо/влево) и угол элевации (вверх/вниз) Вашей спутниковой антенны, добейтесь максимального отклонения стрелки прибора. Если стрелка прибора отклонится за значение "10", отрегулируйте ручку уровня сигнала, уменьшив показания прибора до деления "5". Снова медленно перемещайте антенну (вправо/влево и вверх/вниз), добейтесь максимального отклонения стрелки прибора. После этого настройка на спутник окончена.
Значительно проще производить поиск спутников и точную настройку на них при помощи цифрового прибора Satfinder. Разница между стрелочным прибором и ним состоит в том, что цифровой прибор полностью автоматический. В нем нет необходимости в регулировке чувствительности прибора.
Подсоединяется цифровой Satfinder точно так же. Перед поиском спутника нужно в меню настроек антенны ресивера выбрать настраиваемый спутник и сильный транспондер с этого спутника, включить питание LNB. Необходимо приблизительно направить Вашу антенну на нужный спутник. При включении питания ресивера, напряжение питания подается на конвертор. Происходит включение прибора, при этом на индикаторах будут светиться всего по два сегмента. Медленно изменяя азимут (вправо/влево) и угол элевации (вверх/вниз) Вашей спутниковой антенны, добейтесь свечения наибольшего количества сегментов на левой шкале индикатора. Включить и выключить звуковой сигнал можно при помощи кнопки включения звука, которая находится рядом с зеленым светодиодом. Частота звукового сигнала нарастает с улучшением точности настройки антенны на спутник. Зелёный светодиод отображает вертикальную/горизонтальную поляризацию. Красный светодиод отображает наличие частоты 22кГц. Правая шкала прибора является более чувствительной и отображает единицы измерения, левая шкала более грубая и отображает десятки единиц измерения. При достижении максимального количества сегментов на левой шкале индикатора, настройка на спутник окончена.

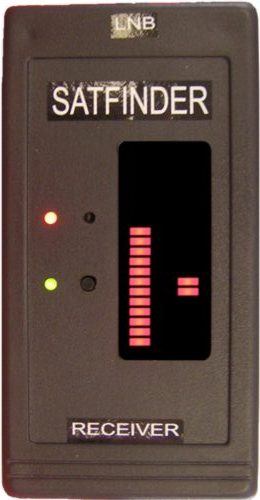

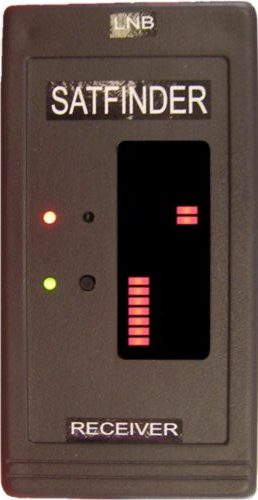

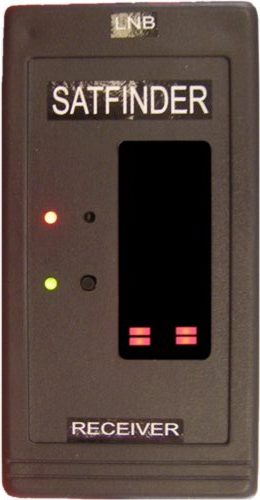

На левом рисунке антенна не настроена на спутник, на среднем антенна плохо настроена на спутник, на правом антенна настроена на спутник по максимальному уровню сигнала.
После того, как вы произвели установку спутниковой антенны и сделали наведение на требуемый спутник (зависит от выбора провайдера) требуется настройка компьтера. Необходимо установить драйвера
и сделать настройки, которые можно посмотреть на официальном сайте выбранного провайдера. Рассмотрим пример настройки платы фирмы TechniSat.
Настройка DVB-карты SkyStar2
После настройки на спутник Telstar-12 спутниковой антенны, установки в компьютер DVB-карты SkyStar-2 и загрузки драйверов, необходимо осуществить несложные операции для окончательной инициализации карты SkyStar-2.

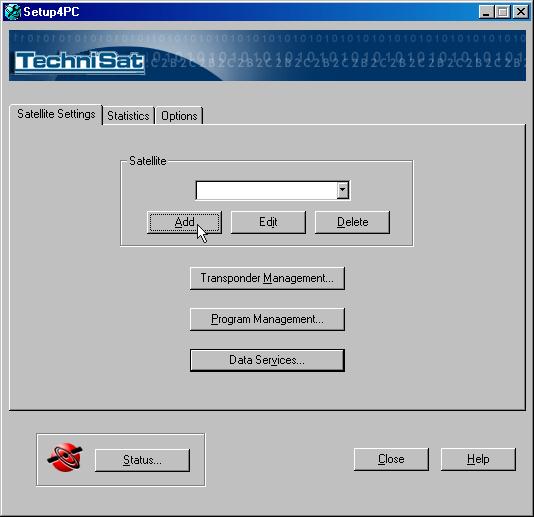

Из комплекта установленных вами драйверов запустите программу настройки – Server4PC». Укажите название спутника, с которого будет происходить прием Интернет-потока, и необходимые параметры конвертора спутниковой антенны.

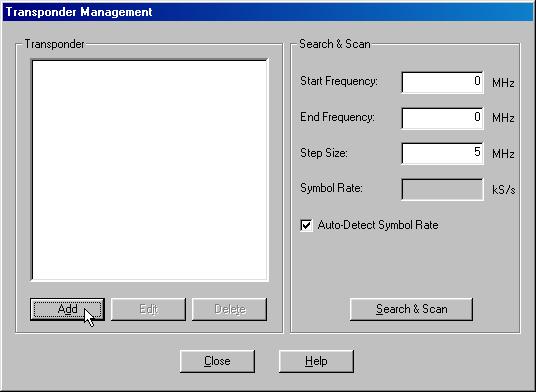

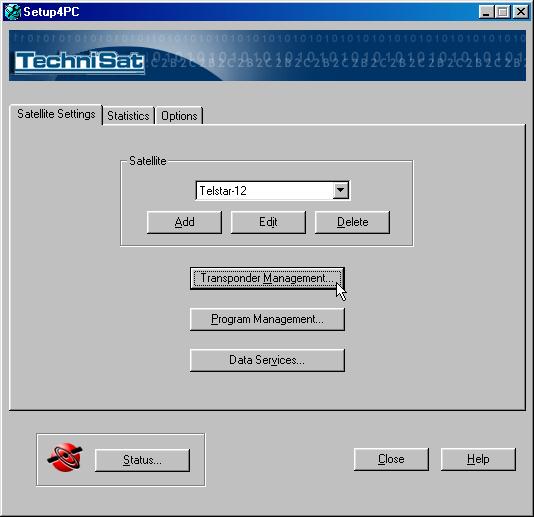

Затем, внесите в базу данных информацию о транспондере. Для этого нажмите в главном окне программы кнопку «Transponder management» и следуйте указаниям на приведенных ниже рисунках.

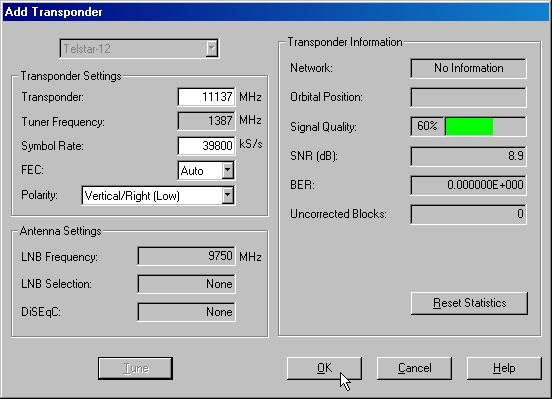

Белые поля заполните так, как показано на рисунке 5 и нажмите кнопку «Tune». Если спутниковая антенна настроена правильно, то в правой части окна, в разделе «Transponder Information» данные о качестве принимаемого сигнала спутника. Обратите внимание, что помимо традиционной полоски «Signal Quality» в драйверах версии 4.22 добавлены данные о соотношении сигнал-шум - «SNR (dB)», что позволяет более точно определять качество сигнала. Нажмите кнопку «OK».

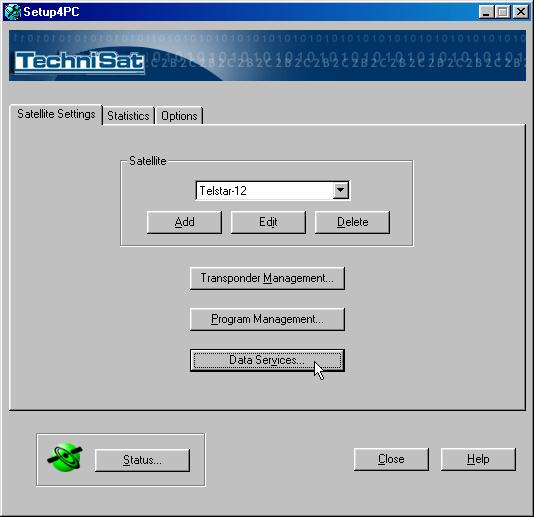

Теперь, для работы с услугами спутникового Интернет, нужно указать необходимые параметры в разделе «Data Service».

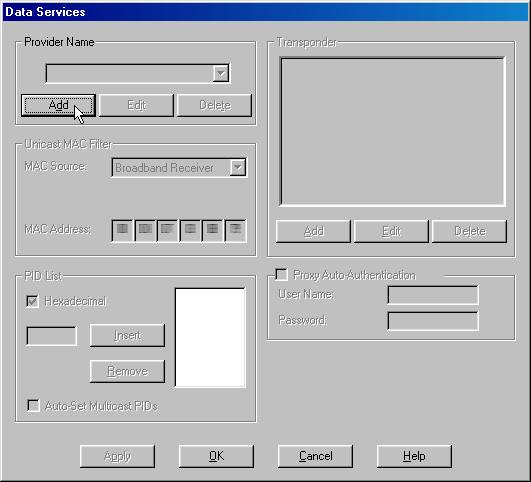

Сначала укажите наименование поставщика услуг спутникового Интернет – «PlanetSky». Для этого нажмите кнопку «Add».
В появившемся окне введите слово «PlanetSky» и нажмите «ОК».

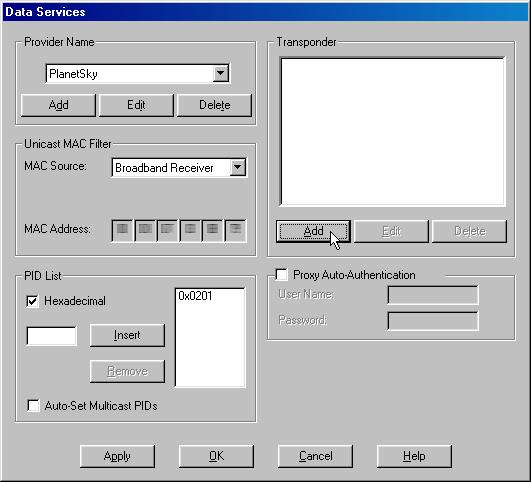

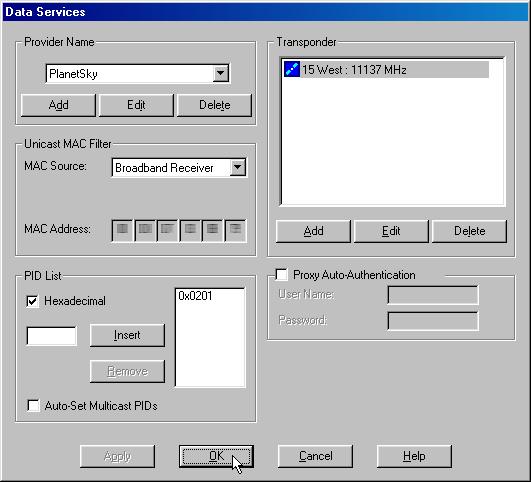

Теперь укажите идентификатор (PID). В левой нижней секции «PID List», под словом «Hexadecimal» и нажмите справа кнопку «Insert». Затем добавьте транспондер, с которого идет ведет вещание PlanetSky – для этого нажмите кнопку «Add» в правой секции «Transponder».

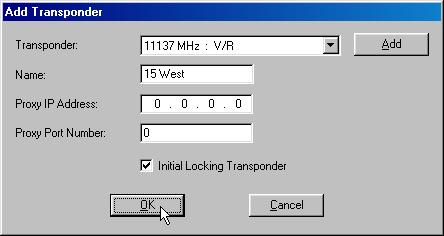

Укажите настройки в новом окне и нажмите кнопку «ОК».
Теперь в секции «Transponder» у Вас появился добавленный только что транспондер. Нажмите «ОК».

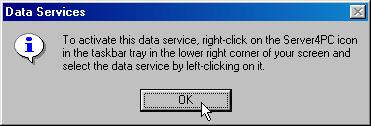

Появится маленькое информационное окошко, где сказано, что для использования только что настроенного транспондера вам нужно выбрать его. Нажмите «ОК», а затем нажмите правой кнопкой мыши на маленьком зеленом земном шаре, который находится в системном трее, рядом с часами.
Появится небольшое меню. Верхняя строчка – это настроенный вами транспондер PlanetSky. Нажмите на этой строчке левой кнопкой мыши и она отметится галочкой. Теперь Ваша DVB-карта настроена для работы с сервисом PlanetSky.
В настройках Интернет-Эксплорер укажите прокси-сервер, устанавливайте соединение со своим наземным провайдером, входите на сервер доступа PlanetSky и работайте на космических скоростях!
